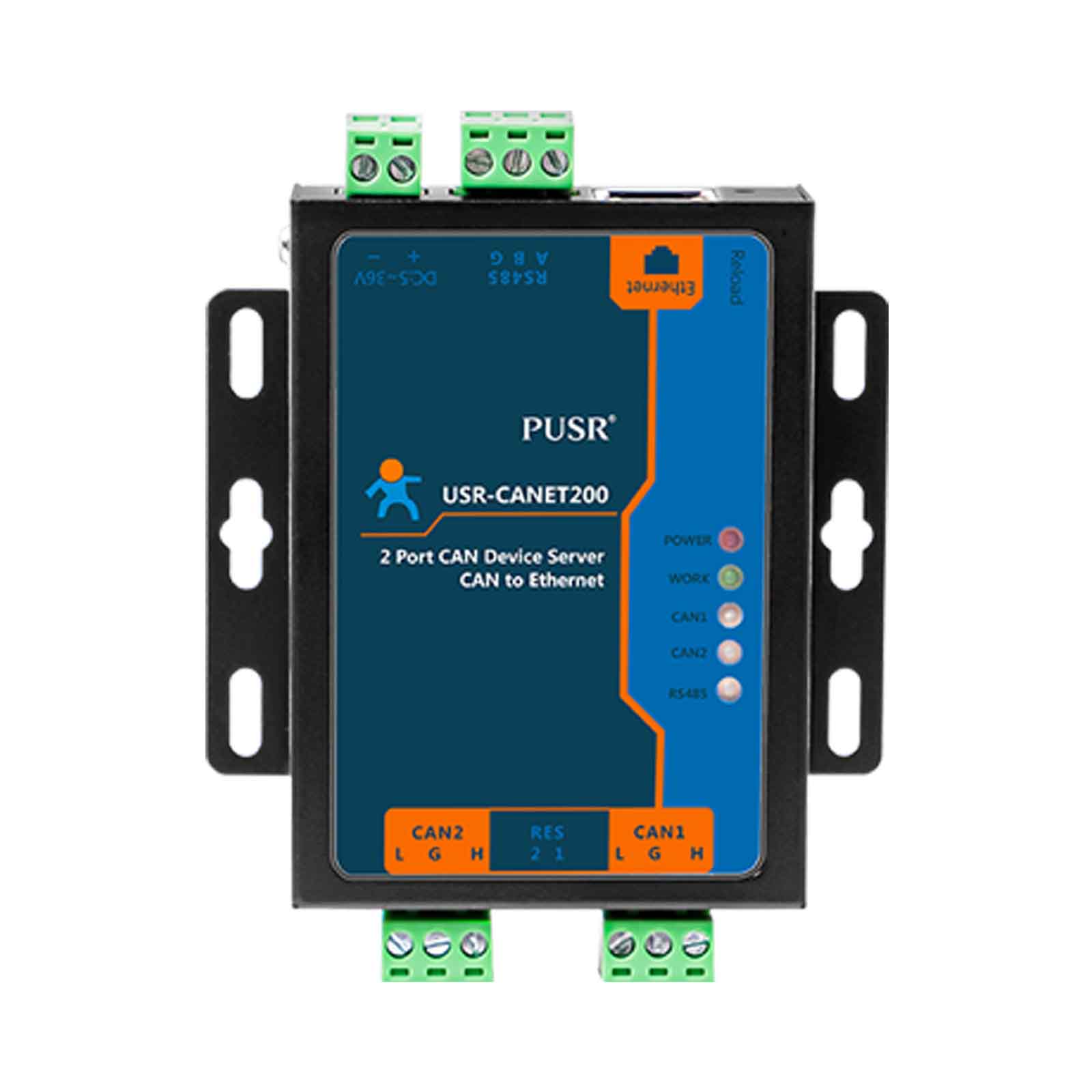

USR-CANET200 to przemysłowy media konwerter CAN na LAN na RS485 w metalowej obudowie. CANET200 to urządzenie komunikacyjne, które może realizować transmisję danych pomiędzy CAN a stroną sieciową.
CANET200 obsługuje dwa interfejsy CAN, jeden interfejs Ethernet i stos protokołów TCP/IP. Użytkownik może zrealizować połączenie między siecią CAN-bus a siecią Ethernet w celu rozszerzenia sieci CAN-bus przez CANET200. CANET200 posiada również jeden port szeregowy RS485, który jest niezależny od CAN i może realizować transmisję danych pomiędzy urządzeniem szeregowym a Ethernetem.
Podstawowe funkcje konwerterów CAN na Ethernet:
- Transmisja dwukierunkowa pomiędzy interfejsem CAN1, interfejsem CAN2, interfejsem RS485 oraz interfejsem Ethernet
- Obsługa funkcji przekazywania CAN (transmisja dwukierunkowa między CAN1 i CAN2) oraz funkcja CAN do RS485
Najważniejsze cechy:
- Wszechstronna ochrona sprzętu. CAN, port szeregowy, interfejs Ethernet i interfejs zasilania mają wysoki poziom ochrony, aby dostosować się do trudnych warunków przemysłowych
- 2x porty CAN i 1x port Ethernet, protokół TCP/IP, rozszerzają sieć CAN
- Transfery między trzema sieciami: CAN do Ethernet, CAN do RS485, Ethernet do RS485
- Obsługuje podwójne gniazda do łączenia z dwoma serwerami, jedno gniazdo do sterowania, inne gniazdo do zarządzania
- Interfejs Ethernet 10/100 Mb/s, obsługa Auto-MDI/MDIX
- Obsługa funkcji filtrowania CAN ID, różne funkcje filtrowania sprawiają, że korzystanie z modułu jest bezpieczniejsze.
- Szybkość transmisji CAN waha się od 10K ~ 1Mbps; obsługuje tryby pracy BASIC i LOOPBACK
- Obsługa statycznej funkcji IP lub funkcji DHCP; obsługa wyszukiwania urządzenia w sieci za pomocą transmisji UDP
- Obsługa przywracania ustawień domyślnych za pomocą przycisku Odśwież
- RJ45 ma diodę LED połączenia/danych; Interfejs Ethernet ma zewnętrzny transformator izolujący i obsługuje izolację elektromagnetyczną 1,5 kV
- Obsługa aktualizacji oprogramowania układowego przez sieć
- Obsługa modyfikowania portu serwera WWW (domyślnie jest to 80)
- Obsługa funkcji Keep-Alive
- Obsługa funkcji przekaźnika CAN
- Obsługa przełączania między CAN i RS485
- Ochrona: interfejs zasilania zapobiegający cofaniu, ochrona przed przepięciami interfejsu CAN i cyfrowa ochrona izolacyjna
USR-CANET200
|
|
Working voltage
|
DC 5~36V |
Working current
|
Average 26mA@36V Average 56mA@12V Average 124mA@5V |
Power supply protection
|
Power supply surge: Level three. Group pulse: Level three. |
Ethernet interface specification
|
RJ45, 10/100Mbps, support Auto-MDI/MDIX. |
Ethernet interface protection
|
1.5KV electromagnetic isolation |
Serial port
|
RS485 |
Serial port baud rate
|
600~115.2K(bps) |
CAN baud rate
|
10K~1M(bps) |
CAN work mode
|
Basic, loopback |
CAN protection
|
Power supply isolation, signal isolation |
Software parameter
|
|
Network protocol
|
IPV4, TCP/UDP |
How to get IP
|
Static IP, DHCP |
Configuration method
|
Web Server, serial/network AT command |
TCP Server connection
|
Support at most four TCP Client connections; serial server only support one Client connection |
CAN receiving capability
|
8000 frames every second(Every way) |
CAN transmitting capability
|
8000 frames every second(Every way) |
Network cache
|
Transmitting: 16K bytes; receiving: 16K bytes |
CAN cache
|
Transmitting: two hundred complete data packets(Every way); receiving: two hundred complete data packets(Every way) |
Serial cache
|
Transmitting: 2K bytes; receiving: 2K bytes |
Flow control
|
Don’t support |
Heartbeat packet
|
CAN: Support user editable heartbeat packet(CAN data packet that conforms to transparent transmission protocol). Serial port: Support user editable heartbeat packet |
Identity packet
|
CAN: Support user editable, MAC, USR Cloud identity packet. Serial port: Support user editable, MAC, USR Cloud identity packet |
Average transmission delay
|
|
Other parameter
|
|
Working temperature
|
-40~85℃(Industrial level) |
Storage temperature
|
-40~105℃ |
Dimensions
|
96.5*94*25mm(L*W*H) |
Working humidity
|
5~95%RH |
Storage humidity
|
5~95%RH |
|
